新品发布|MK9218-国内首款110V输入同步整流BUCK控制器

2021年06月07日 10:59 ? 次阅读

作者:茂睿芯科技

时间:2021-06-04在以新能源汽车充电桩、大数据中心、5G基站等七大领域领衔的中国新基建的热潮之中,各种输入/输出设备对功耗和功率密度的要求越来越高,体积小巧且能支持大电流的降压转换器产品已经成为新的市场需求。茂睿芯科技重磅推出带同步且功能齐全的110V耐压的同步整流BUCK控制器,点燃国产星芯之火,助力中国工业化,繁荣中国新基建。

2021年5月25日,USB协会推出的USB PD3.1,增加了扩展功率范围(Extended Power Range,简称EPR),最大功率由100W扩展到240W,最大允许电压增加到48V,该升级意义重大,把USB PD的应用范围由传统的手机和笔记本电脑供电扩充到便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域,这将使USB PD3.1成为真正大一统的供电标准,对减少电子垃圾、促进地球环保和支持万物互联将会发挥重要的推动作用。

MK9218——国内首款110V输入同步整流BUCK控制器,以全新的技术优势赢得国产星芯荣耀。本产品最高支持110V输入电压,契合48V等母线应用场景,它必将在通信电源、48V架构服务器电源、PoE以太网供电电源、USB PD3.1等产品中广泛应用。

1、 应用场景广

基于电压控制模式,MK9218拥有高效率和杰出的瞬态响应,6V-100V超宽输入电压范围,完全涵盖工业电压12V-54V的宽输入电压应用,同时可以保证电池应用场景中瞬态电压最大不超过100V的应用场景安全可靠,MK9218的应用框图如下:


2、 产品功能全

MK9218控制精准,功能齐全:

  • 多模式控制(SHUTDOWN、STANDBY 、PFM、FCCM)
  • 频率可调100kHz—1MHz
  • 可调节缓起和电压跟随功能
  • 多lol赛事官网同步功能(SYNCI、SYNCO)
  • 可编程过流保护(OCP)
  • PG功能
  • 可自动恢复OTP、OCP
  • VIN/VCC/BOOT欠压保护功能
  • 支持预偏置启机
  • 超小3.5mm X 4.5mm QFN-20封装
  • 集成高压LDO,支持单VIN供电和自动切换至外部VCC供电

?


多模式(SHUTDOWN、STANDBY 、PFM、FCCM)匹配各种应用场景:SHUTDOWN和STANDBY模式适用于电池省电模式,PFM适用于在轻载模式,FCCM模式适用于高纹波和FLY-BUCK场景。

可编程开关频率适配不同纹波要求和电感限制系统(下图为12V输出,1MHz开关频率,输出纹波<10mV);


可编程的缓起和电压跟随功能可以匹配不同应用场景,把开关机的冲击电流调整到最佳;

同步输入信号可以进行有效的外部交错控制,同步输出信号可以有效减少拍频等不利影响;

可编程过流保护可以任意设置过流点,更好保护系统单板;

PG功能可以实现有效时序控制和系统上下电逻辑;

自动恢复OTP、OCP功能可以更好保护单板并且在故障解除后自动恢复;

VIN/VCC/BOOT欠压能够有效保证供电器件的安全性;

支持预偏置启机功能可以有效解决系统瞬间掉电的启动问题;

超小3.5mm X 4.5mm QFN-20带EP-Pad封装可以节省布板面积,提高整板功率密度。

3、 工作效率高

MK9218采取多模式(SHUTDOWN、STANDBY 、PFM、FCCM)匹配各种不同应用场景,以保证不同场景下最高的电源转换效率,同时通过精准的死区时间控制、优化驱动电流(SOURCE 2.5A/SINK 3.5A)、外部VCC供电保障高VIN输入等技术手段有效提高工作效率,下图为12V(开关频率400kHz)和5V(开关频率230kHz)输出的实际测试效率:


4、 耐压等级强

为消除通讯和工业领域的客户痛点,MK9218具有更宽的VIN耐压等级,能够适配工业电压范围的12V-54V,而且电气参数满足宽温度范围(-40℃至140℃)(实际系统验证-60℃-150℃工作正常)。


5、 可靠性超高

通讯和工业两大领域的部分系统在实际应用中环境恶劣(高低温范围宽,电磁干扰大,无法快速维护等),需要系统不间断工作至少十年的时间,因此对驱动lol赛事官网可靠性有着极高的要求。

MK9218通过了完整的JEDEC可靠性标准测试和严酷的系统可靠性测试,工作正常且可靠性满足要求。


凭借其优异的性能和高可靠性,MK9218一经推出立即被多家工业类客户选用并测试通过。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

如何为降压转换器选择正确的电容?

如何为降压转换器选择正确的电容?
发表于 2021-06-08 07:18? 0次阅读
如何为降压转换器选择正确的电容?

NVIDIA AI Enterprise软件助推...

NVIDIA认证系统计划进一步扩展,现已包含50多种面向企业数据中心的NVIDIA认证系统。
发表于 2021-06-02 16:55? 616次阅读
NVIDIA AI Enterprise软件助推...

为你们揭秘究竟是谁在为“超级显微镜”提供算力

“为什么手机用着用着续航能力就下降了?”这个问题相信很多人都很好奇。 ——其实答案就隐藏在手机电池里....
发表于 2021-06-02 10:51? 186次阅读
为你们揭秘究竟是谁在为“超级显微镜”提供算力

光模块的使用温度解析

天气预报会告诉我们最近气温怎么样,是该穿多点衣服还是适当减一些衣物,人可以通过加减衣物去适应环境,而....
发表于 2021-05-31 16:38? 63次阅读
光模块的使用温度解析

中兴通讯预制化全模块数据中心被授予“CCBN20...

在第二十八届中国国际广播电视信息网络展览会(CCBN2021)年度创新奖颁奖典礼上,中兴通讯预制化全....
发表于 2021-05-31 15:48? 520次阅读
中兴通讯预制化全模块数据中心被授予“CCBN20...

你们知道什么是叶脊网络吗

今天这个故事,要从67年前开始说起。 1953年,贝尔实验室有一位名叫Charles Clos的研究....
发表于 2021-05-31 10:50? 139次阅读
你们知道什么是叶脊网络吗

云迹科技宣布完成由张江集团下属张江科投战略投资

昨日,云迹科技宣布完成由张江集团下属张江科投战略投资。 张江科投为上海张江(集团)有限公司的全资子公....
发表于 2021-05-28 11:11? 239次阅读
云迹科技宣布完成由张江集团下属张江科投战略投资

特斯拉已在中国建立数据中心,为什么要建数据中心

5月25日晚,特斯拉官方宣布,已经在中国建立数据中心,以实现数据存储本地化,并将陆续增加更多本地数据....
发表于 2021-05-26 10:43? 249次阅读
特斯拉已在中国建立数据中心,为什么要建数据中心

简述光通信的最新技术趋势

▉ 光通信的发展现状 1966年,华裔科学家高锟博士发表了那篇划时代的经典论文——《光频率介质纤维表....
发表于 2021-05-25 14:53? 332次阅读
简述光通信的最新技术趋势

如何去推进新一代数据中心的发展?

新一代数据中心有哪些实践操作范例? 如何去推进新一代数据中心的发展? ...
发表于 2021-05-25 06:16? 0次阅读
如何去推进新一代数据中心的发展?

简述云存储的灾难事件警示了备份的重要性

企业采用的云计算平台都是某种数据中心,就像企业自己构建的数据中心一样,企业运营的业务只是在第三方的服....
发表于 2021-05-24 14:36? 283次阅读
简述云存储的灾难事件警示了备份的重要性

大数据和物联网是如何影响数据中心的?

大数据和物联网是如何影响数据中心的?
发表于 2021-05-21 06:24? 0次阅读
大数据和物联网是如何影响数据中心的?

‘碳中和’目标实践之际 华为打造低碳节能数据中心

“节能减排成为全球共同使命。在各行各业积极投入‘碳中和’目标实践之际,对于数据中心行业来说,如何建设....
发表于 2021-05-20 16:32? 377次阅读
‘碳中和’目标实践之际 华为打造低碳节能数据中心

透视数据中心中的25G/50G和100G技术看完你就懂了

透视数据中心中的25G/50G和100G技术看完你就懂了...
发表于 2021-05-20 06:41? 0次阅读
透视数据中心中的25G/50G和100G技术看完你就懂了

一图带你了解全新的第三代英特尔? 至强? 可扩展...

分布式智能时代计算无处不在,这不仅需要强大、灵活、可靠的算力来应对复杂多样的工作负载,更对lol赛事网址、....
发表于 2021-05-19 13:39? 516次阅读
一图带你了解全新的第三代英特尔? 至强? 可扩展...

数据中心中通信光模块的分类及其应用的说明

现在的数据中心早已经不是一座机房那么简单,而是由多个机房组成的庞大的数据中心群组。为了互联网业务的正....
发表于 2021-05-19 11:02? 54次阅读
数据中心中通信光模块的分类及其应用的说明

为什么25G比40G更适合数据中心市场?

40G和100G已然存在,但为什么还要使用25G? 为什么25G比40G更适合数据中心市场? ...
发表于 2021-05-19 06:59? 0次阅读
为什么25G比40G更适合数据中心市场?

新型FPGA数据架构的SmartNIC设计方案赋...

了解网络基础设施功能迅速增长的一种便捷方法是回顾一下过去四十年的发展历程(如下图所示)。蜂窝网络技术....
发表于 2021-05-18 11:27? 429次阅读
新型FPGA数据架构的SmartNIC设计方案赋...

集成英特尔这款200G以太网端口实现了哪些性能突...

前段时间,我们刚刚宣布英特尔 Agilex FPGA 实现了突破性性能和功耗: ?相比同类 7 纳米....
发表于 2021-05-18 10:31? 457次阅读
集成英特尔这款200G以太网端口实现了哪些性能突...

英特尔? Agilex? FPGA全面概述

从边缘到核心,再到数据中心,各个市场都在经历快速变革,因此解决方案提供商、应用开发人员、行业和企业必....
发表于 2021-05-18 10:10? 276次阅读
英特尔? Agilex? FPGA全面概述

Achronix与Napatech携手为数据中心...

 Napatech基于FPGA的SmartNIC通过提供可定制的数据处理加速功能,消除了各种标准服务....
发表于 2021-05-17 11:46? 2081次阅读
Achronix与Napatech携手为数据中心...

赛灵思推动公司加速由器件向平台转型的战略

lol赛事网址的发展、日益复杂的工作负载以及非结构化数据的爆炸式增长,正迫使数据中心快速转型。随着 5G ....
发表于 2021-05-17 10:23? 376次阅读
赛灵思推动公司加速由器件向平台转型的战略

数据中心电能质量检测什么?

数据中心电能质量检测什么? 谐波的检测需要注意什么? ...
发表于 2021-05-10 06:53? 0次阅读
数据中心电能质量检测什么?

CoolTera推出了全新的整机柜液冷解决方案

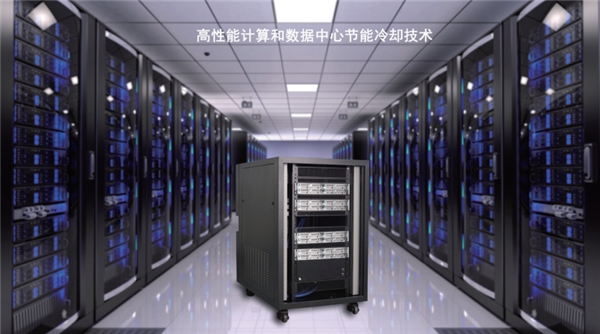

上海柯垓冷却技术有限公司(CoolTera)致力于高性能计算和数据中心的先进冷却系统的技术开发、产品....
