学子专区—ADALM2000实验:调节基准电压源

2021年06月09日 11:17 ? 次阅读

作者:ADI公司 Doug Mercer,顾问研究员;Antoniu Miclaus,系统应用工程师

本实验旨在构建和研究多种类型的基准电压源/稳压器,分为以下几部分:

  • 可调基准电压源
  • 增强基准电压源
  • 分流稳压器

调节基准电压源

目标

可以将先前实验中的零增益放大器(Q1、R2)和稳定电流源(Q2、R3)与负反馈中的PNP电流镜级(Q3、Q4)配合使用,以构建在一定的输入电压范围内提供恒定或可调输出电压的电路

材料

  • ADALM2000主动学习模块
  • 无焊面包板
  • 一个2.2 kΩ电阻(或其他类似值)
  • 一个100 Ω电阻
  • 两个小信号NPN晶体管(2N3904或SSM2212)
  • 两个小信号PNP晶体管(2N3906或SSM2220)

说明

面包板连接如图1所示。AWG1的输出驱动PNP晶体管Q3和Q4的发射极。Q3和Q4配置为电流镜,其基极与Q3的集电极相连。Q4的集电极连接到电阻R1。电阻R1和R2以及晶体管Q1按照2020年11月学子专区实验所示进行连接,“ADALM2000 实验: 零增益放大器。”由于Q2的VBE始终小于Q1的VBE,因此应从器件库存中选择Q1和Q2,使得(在相同的集电极电流下)Q2的VBE小于Q1的VBE。晶体管Q2的基极连接到Q1集电极的零增益输出。Q2的集电极连接到PNP电流镜的输入端,即Q3的基极和集电极。2+(单端)示波器输入用于测量Q4集电极上的输出电压。

图1.稳压器电路。

硬件设置

波形发生器1应配置为1 kHz三角波,峰峰值幅度为4 V,偏置为2 V。示波器通道2的单端输入(2+)用于测量Q4集电极上的稳定输出电压(负输入1-和2–应接地)。

图2.稳压器试验板电路。

程序步骤

绘制输出电压(在Q4的集电极处测量)与输入电压的关系曲线。在多少输入电压电平下,输出电压停止变化/调节?这称为压差。对于输入电压高于压差的情况,输入电压每变化一伏,输出电压变化多少?VOUT的变化/VIN的变化称为电压调整率。将可变电阻的输出节点接地。在输入电压固定(即连接到固定的Vp板电源)的情况下,测量电阻各种设置的输出电压。计算每个设置的电阻中的电流。输出电压与输出电流的关系有何变化?这称为负载调整。

图3.稳压器示波器XY图。

增强基准电压源

目标

上一节中稳压器电路存在的问题是,可用于输出负载的电流受到通过PNP Q3和Q4映射的NPN Q2提供的反馈电流的限制。我们希望构建一个电路,不仅在输入电压范围内,而且在输出负载电流范围内都能提供恒定或可调输出电压。这第二个电路利用发射极跟随器输出级为输出提供电流。

材料

  • 一个2.2 kΩ电阻
  • 一个100 Ω电阻
  • 一个10 kΩ可变电阻(电位计)
  • 一个4.7 kΩ电阻(可以是为所需电路操作选择的任何类似阻值电阻)
  • 四个小信号NPN晶体管(2N3904和SSM2212)

说明

面包板连接如图4所示。晶体管Q1和电阻R1及R2依然配置为零增益放大器。晶体管Q2和可变电阻R3形成稳定的电流源。如果使用SSM2212匹配的NPN对,最好将其用于器件Q1和Q2。共发射极输出级Q3及其集电极负载R4提供增益。发射极跟随器Q4驱动输出节点并关闭负反馈环路。

图4.增强型稳压器。

硬件设置

波形发生器W1应配置为1 kHz三角波,峰峰值幅度为4 V,偏置为2 V。示波器通道2 (2+)用于测量Q4发射极上的稳定输出电压。

图5.增强型稳压器试验板电路。

程序步骤

重复测量此电路的压差、线路和负载调整。它们与第一个稳压器电路有何不同?

图6.增强型稳压器波形XY图。

分流稳压器

目标

可以将零增益放大器(Q1、R2)和稳定电流源(Q2、R3)与负反馈中的共发射极放大器级(Q3)配合使用,以构建在一定的输入电流范围内提供恒定或可调输出电压的2端口电路。

材料

  • ADALM2000主动学习模块
  • 无焊面包板
  • 跳线
  • 一个2.2 kΩ电阻(或其他类似值)
  • 一个100 Ω电阻
  • 一个1 kΩ电阻(或类似值)
  • 一个10 kΩ可变电阻(电位计)
  • 三个小信号NPN晶体管(2N3904和SSM2212)

说明

面包板连接如图7所示。函数发生器的输出驱动电阻R4的一端。电阻R1和R2以及晶体管Q1按照11月学子专区文章所示进行连接,”ADALM2000实验:零增益放大器(BJT)。”电阻R3和晶体管Q2按照2021年1月文章所示进行连接,”ADALM2000实验:稳定电流源。”如果使用SSM2212匹配的NPN对,最好将其用于器件Q1和Q2。添加Q3,将其发射极接地,基极连接到Q2的集电极,集电极连接到组合R1、R3、R4和示波器输入2+的节点上。

图7.带隙分流稳压器。

硬件设置

波形发生器W1应配置为1 kHz三角波,峰峰值幅度为4 V,偏置为2 V。示波器通道2的单端输入(2+)用于测量Q3集电极上的调节输出电压。

图8.带隙分流稳压器试验板电路。

程序步骤

配置示波器以捕获测量的两个信号的多个周期。确保启用XY功能。图9提供了示波器显示的图像示例。调节可变电阻R3时,观察输出电压的调节。

您可以在学子专区博客上找到问题答案。

作者简介

Doug Mercer于1977年毕业于伦斯勒理工学院(RPI),获电子工程学士学位。自1977年加入ADI公司以来,他直接或间接贡献了30多款数据转换器产品,并拥有13项专利。他于1995年被任命为ADI研究员。2009年,他从全职工作转型,并继续以名誉研究员身份担任ADI顾问,为“主动学习计划”撰稿。2016年,他被任命为RPI ECSE系的驻校工程师。联系方式:doug.mercer@analog.com。

Antoniu Miclaus现为ADI公司的系统应用工程师,从事ADI教学项目工作,同时为Circuits from the Lab?、QA自动化和流程管理开发嵌入式软件。他于2017年2月在罗马尼亚克卢日-纳波卡加盟ADI公司。他目前是贝碧思鲍耶大学软件工程硕士项目的理学硕士生,拥有克卢日-纳波卡科技大学电子与电信工程学士学位。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

8通道示波器有什么作用?为什么选择它?

8通道示波器有什么作用?为什么选择它?
发表于 2021-06-08 06:02? 0次阅读
8通道示波器有什么作用?为什么选择它?

高频电流探头与低频电流探头的区别

高频电流探头采用SMT大规模集成电路,结构坚固可靠,不易损坏,主要用于测量频率在20K以上的信号,具....
发表于 2021-06-03 14:24? 37次阅读
高频电流探头与低频电流探头的区别

满足EMC严苛测试要求,使用示波器检验ESD仿真...

大多数ESD标准对大多数产品规定触点放电测试电平为±4 kV,但会因应用或使用环境而变化。
发表于 2021-06-03 14:05? 786次阅读
满足EMC严苛测试要求,使用示波器检验ESD仿真...

示波器电流探头使用注意事项

示波器电流探头是连接被测电路与示波器输入端的电子元件。没有探头,示波器变成摆形。交流电流探头可分为交....
发表于 2021-06-02 16:09? 64次阅读
示波器电流探头使用注意事项

鼎阳科技亮相AUTO TECH 2021国际汽车...

SDS6000 Pro拥有在 2GHz全带宽下低至153μVrms的本底噪声,搭配12-bit的AD....
发表于 2021-06-01 11:09? 877次阅读
鼎阳科技亮相AUTO TECH 2021国际汽车...

第八届“鼎阳杯”全国高校电工电子基础课程实验教学...

该竞赛已经被中国高等教育学会列入教师教学能力排行榜的数据采集源,是全国高校中从事电工电子基础课程实验....
发表于 2021-06-01 11:02? 330次阅读
第八届“鼎阳杯”全国高校电工电子基础课程实验教学...

数字示波器测量电流/纹波/市电的方法

示波器、信号源、频谱仪、万用表、电源。..这些电子工程师们常用的工具,你真的了解吗?
发表于 2021-06-01 10:46? 133次阅读
数字示波器测量电流/纹波/市电的方法

飞凌嵌入式LS1028A开发板如何输出PWM方波

OK1028A-C默认是支持pwm功能的,所以我们无需移植驱动,所做的工作只是修改pinmux和在设....
发表于 2021-05-31 15:06? 43次阅读
飞凌嵌入式LS1028A开发板如何输出PWM方波

示波器探头结构及示波器探头的使用

为进行示波器测量,必须先能够在物理上把探头连接到测试点。为实现这一点,大多数探头至少有一两米长的相关....
发表于 2021-05-31 10:59? 103次阅读
示波器探头结构及示波器探头的使用

示波器电流探头工作原理

当电流钳闭合,把一通有电流的导体围在中心时,响应地会出现一个磁场。这些磁场使霍尔传感器内的电子发生偏....
发表于 2021-05-31 10:56? 84次阅读
示波器电流探头工作原理

利用示波器进行激光测距仪PD信号测试

近期,某客户咨询安泰测试,想要了解激光测距仪 PD 信号测试方案,需要实现发送 START 和回收S....
发表于 2021-05-28 10:50? 54次阅读
利用示波器进行激光测距仪PD信号测试

示波器的波形存储格式

保存示波器的设置信息,方便工程师下一次的使用,避免重新设置的麻烦;它以“*.stp”格式存到本地闪存....
发表于 2021-05-27 10:57? 82次阅读
示波器的波形存储格式

分享一款不错的基于力科示波器的以太网一致性测试方案

本文将具体介绍三种速率以太网标准的不同物理层编码规则、完整测试涉及到的共性问题,以及基于力科示波器的以太网一致...
发表于 2021-05-27 06:55? 0次阅读
分享一款不错的基于力科示波器的以太网一致性测试方案

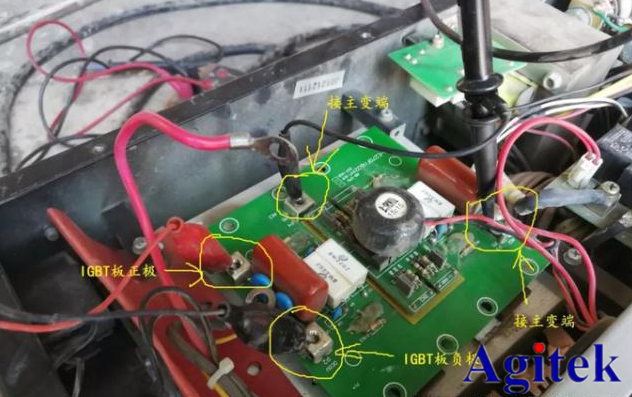

泰克示波器在检测维修焊机的应用

近期,某特种加工工厂客户咨询使用泰克示波器进行焊机的维修检测。由于客户现有一台逆变电焊机可正常通电开....
发表于 2021-05-26 11:31? 112次阅读
泰克示波器在检测维修焊机的应用

电子工程师必懂的示波器基础知识总结

详情见附件
发表于 2021-05-25 14:06? 350次阅读
电子工程师必懂的示波器基础知识总结

75年磨砺,泰克努力成为您信任的示波器技术专家

恩智浦半导体正在推动各种创新汽车系统等领域,其中MIPI D-PHY作为一个接口,用来连接到集成雷达....
发表于 2021-05-25 10:20? 1370次阅读
75年磨砺,泰克努力成为您信任的示波器技术专家

泰克示波器TBS2000B系列有哪些功能

泰克示波器是大多数工程师都十分青睐的品牌,泰克一直坚持创造,推陈出新,为用户提供可靠性的产品,帮助用....
发表于 2021-05-25 09:57? 48次阅读
泰克示波器TBS2000B系列有哪些功能

实施OTDR测试的常用方法有哪几种?

保障OTDR精度的五个参数设置是哪些? 实施OTDR测试的常用方法有哪几种? ...
发表于 2021-05-25 06:11? 0次阅读
实施OTDR测试的常用方法有哪几种?

交流电源和直流电源有什么不同

交流电源和直流电源的区别在于,直流电源没有变化,而交流电源有一个变化周期,交流电压e=EMSinω ....
发表于 2021-05-24 14:36? 172次阅读
交流电源和直流电源有什么不同

解读放大器负载对PAE的影响-从理论到实践

会议主题:放大器负载对PAE的影响-从理论到实践 会议时间:5月28日 星期五 1000 会议介绍 ....
发表于 2021-05-24 11:02? 202次阅读
解读放大器负载对PAE的影响-从理论到实践

如何对C-RAN组网时的CPRI时延抖动进行测试?

本文介绍了一种利用高带宽实时示波器进行C-RAN组网时的CPRI时延抖动测试的方法,并根据实际测试结果对彩光直驱...
发表于 2021-05-24 06:01? 0次阅读
如何对C-RAN组网时的CPRI时延抖动进行测试?

基于电光调制技术实现应用系统的设计

当给晶体或液体加上电场后,该晶体或液体的折射率发生变化,这种现象称为电光效应。电光效应在工程技术和科....
发表于 2021-05-22 16:43? 331次阅读
基于电光调制技术实现应用系统的设计

有一个示波器的电路没看懂,请问有大佬会吗?

如图所示,这个电路好像是个电阻分压的电路,1V档好像是衰减了100倍,0.1V档衰减了10倍,但我看不懂10mv档,按道理...
发表于 2021-05-21 16:57? 808次阅读
有一个示波器的电路没看懂,请问有大佬会吗?

示波器探头结构及使用方法

示波器探头对测量结果的准确性以及正确性至关重要,它是连接被测电路与示波器输入端的电子部件。最简单的探....
发表于 2021-05-21 16:09? 100次阅读
示波器探头结构及使用方法

利用示波器进行声速测量实验

泰克示波器TBS2000B 作为泰克最新推出的一款基础示波器,在延续了以前 TBS1000-EDU课....
发表于 2021-05-21 10:17? 111次阅读
利用示波器进行声速测量实验

小编科普一种去除传输线的方法

本文介绍了一种去除传输线的方法。
发表于 2021-05-21 07:10? 0次阅读
小编科普一种去除传输线的方法

简述电源轨测量的4个技巧

在当前的电子设计领域,供电网络(PDN) 已经成为一个技术重点。由于 PDN 连接到所有用电器件,所....
发表于 2021-05-20 15:30? 224次阅读
简述电源轨测量的4个技巧

功率放大器使用注意事项

由于功率放大器通常是由负载驱动的,而且负载的特性很复杂,我们决定了使用功率放大器的风险。如果我们安全....
发表于 2021-05-20 15:24? 48次阅读
功率放大器使用注意事项

示波器能显示一个完整稳定的笑脸?

众所周知 有屏幕的地方就有《Bad Apple》 小普也用示波器 做了一个《Bad Apple》的视....
发表于 2021-05-20 15:14? 198次阅读
示波器能显示一个完整稳定的笑脸?

怎样对CAN节点的Busoff恢复时间进行准确测量?

如何准确测量CAN节点的Busoff恢复时间?
发表于 2021-05-20 06:17? 0次阅读
怎样对CAN节点的Busoff恢复时间进行准确测量?

详细介绍泰克示波器探头的接头演变

过去的50年,各种各样的示波器探头接头(或探头接口)设计一直在不断演进,以满足提高示波器带宽速度和测....
发表于 2021-05-19 10:48? 57次阅读
详细介绍泰克示波器探头的接头演变

利用泰克示波器进行无线信号测试

嵌入式系统设计愈加复杂,除了传统的模拟及数字信号,在很多情况会引入射频信号,很多客户犹豫是否需花资金....
发表于 2021-05-19 10:28? 96次阅读
利用泰克示波器进行无线信号测试

泰克示波器的常见故障及预防措施

泰克示波器作为大家常用的仪器之一,大家是否在使用它过程中遇到以下几个故障呢?如何预防这些故障发生呢?....
发表于 2021-05-19 10:22? 114次阅读
泰克示波器的常见故障及预防措施

示波器电流探头的分类及原理

电流探头的应用十分广泛,其基本原理是流经导线的电流会在周围产生磁场,电流探头把磁场转化成相应的电压信....
发表于 2021-05-18 14:13? 86次阅读
示波器电流探头的分类及原理

全面剖析阻抗及输入阻抗和输出阻抗

阻抗及输入阻抗和输出阻抗解析 ? ? 阻抗是电阻和电抗的统称,电阻和电抗最大的差异在于电阻限流(欧姆....
发表于 2021-05-18 09:00? 544次阅读
全面剖析阻抗及输入阻抗和输出阻抗

常见的CAN接口异常情况及解决方法

本文列举了常见的CAN接口异常情况及解决方法,帮您更加高效地分析及解决CAN接口应用问题。
发表于 2021-05-17 17:44? 619次阅读
常见的CAN接口异常情况及解决方法

如何去使用OTC VISION2示波器键盘?

操作OTC VISION2示波器有哪些注意事项? 如何去使用OTC VISION2示波器键盘? ...
发表于 2021-05-17 07:18? 0次阅读
如何去使用OTC VISION2示波器键盘?

DSP在DSA70000系列示波器中的新应用是什么

DSP在DSA70000系列示波器中的新应用是什么
发表于 2021-05-17 07:09? 0次阅读
DSP在DSA70000系列示波器中的新应用是什么

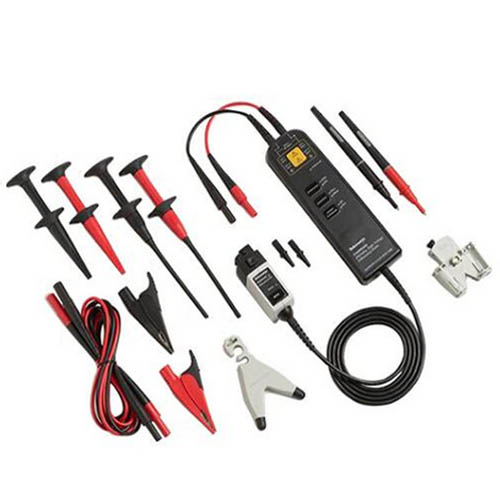

差分探头的特性及应用

差分有源探头为高频测量提供了更真实的信号复制和保真度。通过超低输入电容和通用被测设备连接能力,TDP....
发表于 2021-05-11 10:33? 94次阅读
差分探头的特性及应用

示波器探头的带宽是指什么

一些客户在选择示波器探头时,遇到了以下疑问:200米带宽示波器,带200米带宽无源探头,你能做到吗?....
发表于 2021-05-08 16:15? 118次阅读
示波器探头的带宽是指什么

如何快速选择合适的示波器

对于硬件工程师来说,他们工作台的标配是拥有一台示波器,标配探头,拥有一台万用表,信号源,每一台仪器都....
发表于 2021-05-08 13:42? 127次阅读
如何快速选择合适的示波器

差分信号的优势介绍

示波器高压差分探头是示波器使用过程中不可或缺的一部分,它主要是作为承载信号传输的链路,将待测信号完整....
发表于 2021-05-08 09:13? 121次阅读
差分信号的优势介绍

存储记录仪的功能特点及使用步骤

与示波器的相同波形观测计记录有效值变化,配备了超小型示波器功能、有效值记录功能、测量同时将数据保存至....
发表于 2021-05-07 10:26? 59次阅读
存储记录仪的功能特点及使用步骤

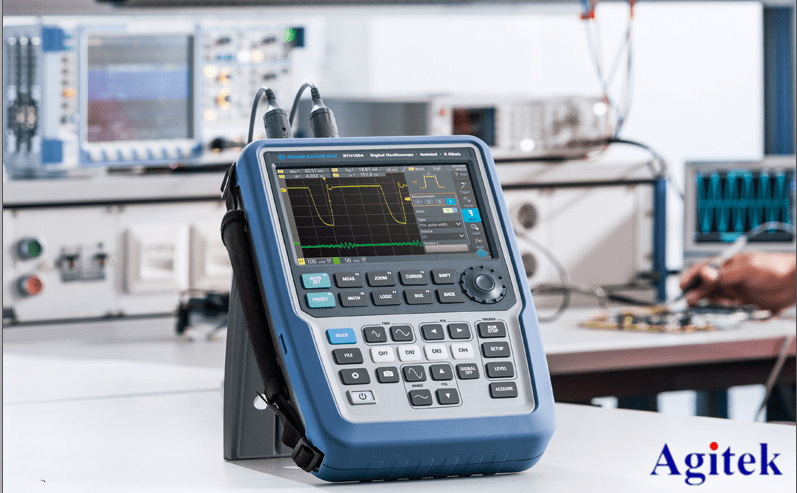

手持示波器的分类及应用
