HT7179 12V升24V内置MOS大电流升压IC解决方案

2021年07月17日 16:44 ? 次阅读

在很多电子产品设计与应用中经常会涉及到升压电路的设计,对于较大的功率输出,比如70W以上的DC-DC升压电路,由于专用升压lol赛事官网封装散热的局限性,导致内部开关管的功率受到限制,很难做到集成MOS开关管的大功率升压转换IC。尤其内置MOS管的同步升压lol赛事官网在大功率应用更是如此;又或者lol赛事官网的价格昂贵,在一般民用消费电子产品应用时受到很大限制。所以传统70W以上的DC-DC升压电路基本上都是采用控制器外接开关管的Boost升压结构。但是这种升压电路也有很多弊端:外围电路复杂、PCB空间大、布局布线要求高,否则容易产生振铃、驱动能力不够、输出电压不稳、效率低、甚至烧机,最终调试过程繁琐,成本反而高。

深圳市永阜康科技有限公司针对大功率的DC-DC升压应用需求,推广一款集成15A开关管的26.8V、120W输出、大电流非同步DC-DC升压IC-HT7179。HT7179采用独到的电路研发技术以及先进的半导体工艺,重载时高达93%以上的工作效率,无需外加散热器,升压到26.8V,可稳定输出120W。

1.概述

HT7179是一款高功率非同步升压转换器,集成 20mΩ功率开关管,为便携式系统提供高效的小尺寸解决方案。HT7179具有2.7V至25V宽输入电压范围,可为采用单节或两节三节锂电池,或12V铅酸电池的应用提供支持。该器件具备15A开关电流能力,并且能够提供高达26.8V的输出电压。 HT7179还支持可编程的软启动,以及可调节的 开关峰值电流限制。 HT7179还支持两种不同的 tr/tf,以适应不同的EMI和效率需求。 此外,该器件还提供有28V输出过压保护、和热关断保护。

2.特点

输入电压范围:2.7V-25V

输出电压范围:最高26.8V

固定开关频率:350kHz

高转换效率:

95% (PVIN = 12V, VOUT=25V, IOUT =2A)

93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)

96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)

低关断功耗,关断电流1uA

支持两种tr/tf模式,应对EMI挑战

可编程软启动

输出过压 (28V)、热关断等保护

eSOP16L-PP无铅封装

3.应用场合

拉杆音箱、便携式音箱、无线音箱

充电设备、移动电源、USB TYPE-C 电源传输

平板电脑,笔记本电脑 ?9?9POS机终

4.单节/双节/三节锂电或者铅酸电池应用升压输出电压/功率以及对应FB管脚设置电阻值:

5. HT7179电路结构以及特点:

HT7179内部集成15A的MOS开关管,外围除了必须的电感之外,关键器件就是肖特基二极管。原理上是一种常见的开关直流boost升压DC-DC电路,它通过开关管导通和关断来控制电感储存和释放能量,从而使输出电压比输入电压高。基本的工作原理如下:

充电过程:开关管导通,此时Q1相当于对地接通,输入电流经过电感L1、Q1、电容C1,随着不断充电,电感上的电流增加,到达一定值电感储存了一定能量。在这过程当中,二极管D1反偏截止,由电容C2给负载提供能量,维持负载工作;

放电过程:开关管截止,此时Q1相当于断开,由于电感有反向电动势作用,电感的电流不能突变。电感只能通过D1、负载、C2回路放电,也就是电感开始给电容C2充电,加上充电之前电容C2电压,因此电容两端电压升高。

HT7179输入电压最低到2.7V,升压输出最高到26.8V。开关频率固定350kHz,峰值电流可通过外围电阻编程最大15A。支持低EMI工作模式,方便灵活。采用eSOP-16封装,加上完善的输出过压,过热保护,指标以及可靠性非常出色。HT7179是替代26V/100W左右

输出的控制器+MOS管+二极管DC-DC升压方案的理想选择。

6. HT7179应用信息

(1)。 HT7179脚位图

(2)。 HT7179管脚说明

(3)。 HT7179 应用原理图

?

?

(6)。 HT7179 DEMO板PCB顶层设计图

(7)。 HT7179 DEMO板PCB底层设计图

(8)。 HT7179 DEMO板贴片图

(9)。 HT7179 DEMO板物料清单

(10)。 HT7179 DEMO板实物图

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

反激电路mos管烧坏问题

先谢谢了 如上图所示,我想利用反激电路给电容充电,采用标准单端反激结构,充电电容12mf,输入电压15.8v,变压器变...
发表于 2021-07-17 21:55? 260次阅读
反激电路mos管烧坏问题

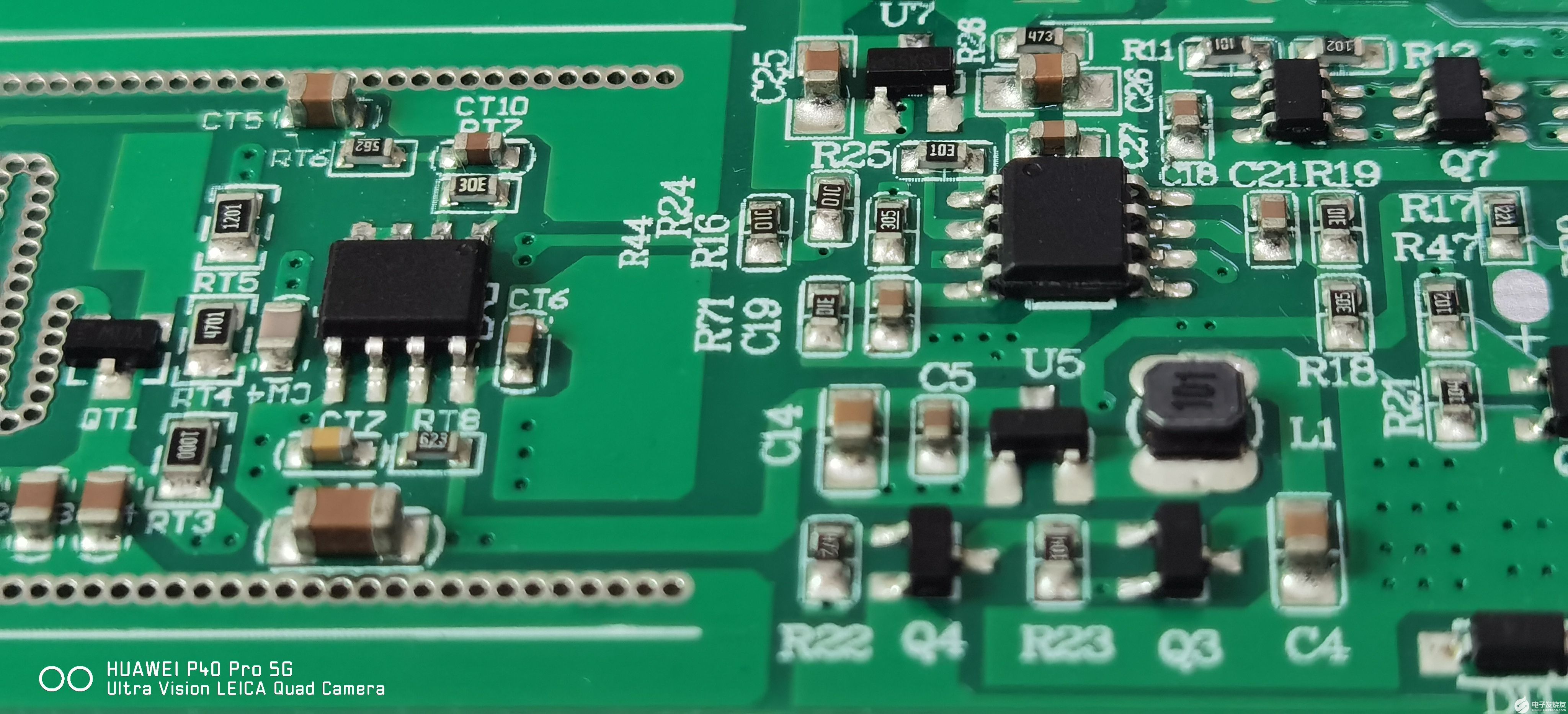

倍思立式无线充电器拆解,采用WINSOK(微硕)...

倍思有这么一款无线充BSWC-P03,将底部支持底座设计成一块轻薄的塑料板,支撑手机进行立式无线充电....
发表于 2021-07-16 16:33? 324次阅读
倍思立式无线充电器拆解,采用WINSOK(微硕)...

用碳化硅MOSFET设计一个双向降压-升压转换器

电池供电的便携设备越来越多,在今日生活中扮演的角色也越来越重要。这个趋势还取决于高能量储存技术的发展,例如锂离...
发表于 2021-07-13 07:30? 505次阅读
用碳化硅MOSFET设计一个双向降压-升压转换器

MOS管的源极和漏极

MOS管驱动电机,负载接在漏极端;MOS+运放组成的恒流源,负载也在漏极端。想问一下,负载可以放在源极吗?两者有...
发表于 2021-07-08 18:07? 353次阅读
MOS管的源极和漏极

mos管工作原理 N沟道mos管工作原理

MOS管(MOSFET)名为金属-氧化物半导体场效应晶体管,是一种电压控制器件,也是单极型器件。场效....
发表于 2021-07-06 14:52? 357次阅读
mos管工作原理 N沟道mos管工作原理

BUCK到底是怎么产生尖峰振荡呢?

上上期我们提到了buck电路的开关的振铃波形,本质原因是LC的阻尼振荡。文章偏理论,那BUCK到底是....
发表于 2021-07-06 08:56? 480次阅读
BUCK到底是怎么产生尖峰振荡呢?

N-MOS管的原理是什么?N-MOS管为什么会出问题?

N-MOS管的原理是什么?N-MOS管为什么会出问题?如何去控制步进电机驱动器?...
发表于 2021-07-05 07:39? 0次阅读
N-MOS管的原理是什么?N-MOS管为什么会出问题?

MOS管烧毁是90%以上的硬件工程师都会遇到的问题

MOS管烧毁,我相信90%以上的硬件工程师在职场生涯中都会遇到这类问题。然而这类问题也总是让人防不胜防。那么今天小...
发表于 2021-07-05 06:47? 0次阅读
MOS管烧毁是90%以上的硬件工程师都会遇到的问题

用碳化硅MOSFET设计一个双向降压-升压转换器

电池供电的便携设备越来越多,在今日生活中扮演的角色也越来越重要。这个趋势还取决于高能量储存技术的发展....
发表于 2021-07-04 11:23? 674次阅读
用碳化硅MOSFET设计一个双向降压-升压转换器

MC9931是什么?MC9931有什么特点?

MC9931是什么?MC9931有什么特点? MC9931有哪几个型号? MC9931A0ZQ与MC9931A0YE的功能特点是什么...
发表于 2021-07-04 06:46? 0次阅读
MC9931是什么?MC9931有什么特点?

剖析MOS管电源开关电路的软启动

在一片文章中看到作者在做一款大电压、大电流供电的产品,测试发现启动时的冲击电流很大,最大达到了14.....
发表于 2021-07-01 11:29? 370次阅读
剖析MOS管电源开关电路的软启动

电动机的驱动电路 相关资料下载

一、功率MOS管:功率MOSFET在导通时的导通损耗很小,非常适合于驱动大电流、重负载设备,被广泛地应用于开关...
发表于 2021-06-29 09:14? 0次阅读
电动机的驱动电路 相关资料下载

场效应管电机驱动MOS管H桥原理

场效应管电机驱动-MOS管H桥原理所谓的H 桥电路就是控制电机正反转的。下图就是一种简单的H 桥电路,它由2 个P型...
发表于 2021-06-29 07:52? 0次阅读
场效应管电机驱动MOS管H桥原理

简单的MOS管直流电机驱动电路 资料下载

用2个PMOS和4个NMOS可以组成只需要一个控制端的直流电机驱动电路。 工作原理:当Q6输入为低电平时,Q6的...
发表于 2021-06-29 07:44? 0次阅读
简单的MOS管直流电机驱动电路 资料下载

使用IR2101半桥驱动电机的例子

作为一个电机驱动开发方面的菜鸟,近日研究了一下通过MOS管对整流后的电源斩波用以驱动直流电机进行调速的方案。在...
发表于 2021-06-29 06:20? 0次阅读
使用IR2101半桥驱动电机的例子

AP5161宽电压LED降压型恒流lol赛事官网

AP5161 是一款高精度降压型大功率LED 恒流驱动lol赛事官网。适用于输入电压 100V以内的大功率 L....
发表于 2021-06-24 14:30? 154次阅读
AP5161宽电压LED降压型恒流lol赛事官网

MOS管导通的条件有哪些?

MOS管的导通与截止由栅源电压来控制,对于增强型MOS管来说,N沟道的管子加正向电压即导通,P沟道的....
发表于 2021-06-15 15:43? 757次阅读
MOS管导通的条件有哪些?

LDO和DC-DC的区别在哪儿?

电源模块在生活中应用在很多场景上面,例如在通讯方面、工业自动化、电力控制、铁路、矿业、军工等领域。
发表于 2021-06-13 18:13? 530次阅读
LDO和DC-DC的区别在哪儿?

供需精准对接|ES SHOW电子物料采购展供需采...

今年,不仅华为lol赛事官网缺乏,整体上所有的lol赛事官网供应都出现了断货现象,不仅包括手机,还影响了电脑、家电,甚至....
发表于 2021-06-03 14:24? 338次阅读
供需精准对接|ES SHOW电子物料采购展供需采...

MOSFET的击穿有哪几种?

这个主要是Drain加反偏电压后,使得Drain/Bulk的PN结耗尽区延展,当耗尽区碰到Sourc....
发表于 2021-05-28 10:42? 394次阅读
MOSFET的击穿有哪几种?

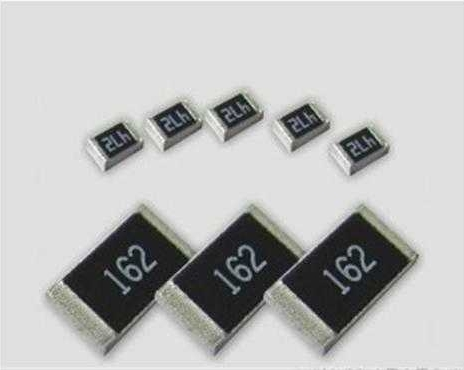

贴片电阻的阻值标注方法

随着电子产品的高速发展,现在我们生活方方面面都能用到电子元器件,只是对于不熟悉的人来说,可能并不认识....
发表于 2021-05-25 14:47? 225次阅读
贴片电阻的阻值标注方法

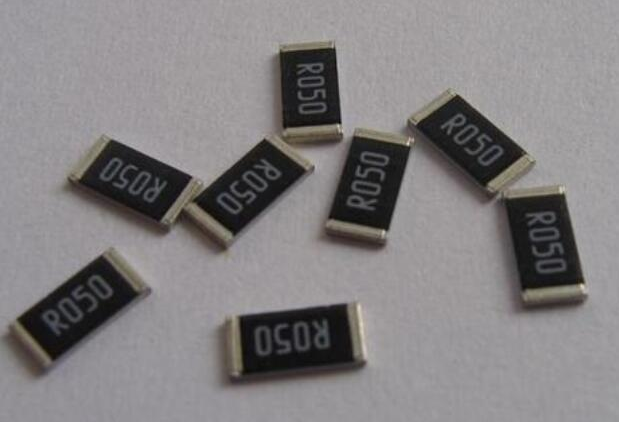

片状电阻器的标称方法
