苹果airtag工作原理是怎么样的?拆解苹果AirTag发现内部奥秘

智能移动终端拆解开箱图鉴 ? 2021-06-09 16:59 ? 次阅读

在Apple的春季发布会上,除了一系列的iMAC等,还有这么个小玩意儿吸引了不少人的目光。记得宣传视频中,从沙发缝下去寻找了许久的钥匙,最终因为它的震动而被找到。这个就是苹果新发布的AirTag了。那今天我们就来探索一下,这个小小AirTag究竟是如何工作的呢?


拆解步骤

顶盖与电池盖板通过卡扣固定,使用撬片撬开,取下电池。

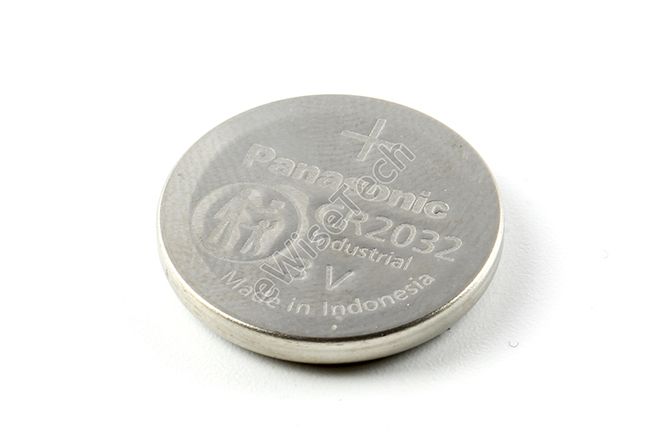

电池选择的是松下CR2032,纽扣电池。

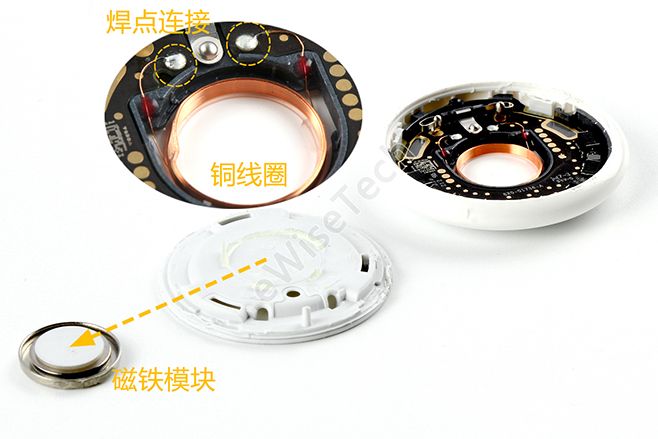

撬开电池盖板,背面贴有磁铁,底部有一铜线圈通过焊点与主板连接。


主板盖仅通过点胶固定在底盖上,分离十分方便。

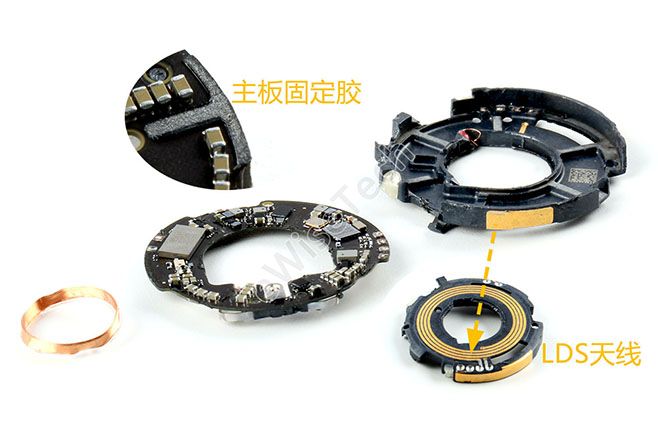

主板通过胶固定在主板盖上,分离主板与主板盖后,在主板盖背面看到有LDS天线。


整个AirTag的工作原理就很简单了,电源通过铜线圈驱动固定在电池盖上的磁铁从而带动电池盖发出声音,让你找到丢失的物品。

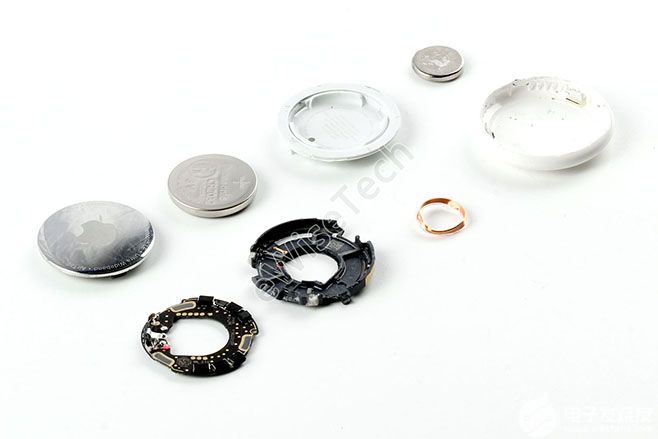

AirTag的拆解也是十分的简单。整体采用胶或是卡扣固定,选用的是松下CR2032纽扣电池。虽然整个模块的体积很小,但是天线选用了LDS天线,分布在主板盖上。并且依然有14颗lol赛事官网,其中还有一颗是国产的兆易创新的闪存lol赛事官网。

最后就来看看主板上的部分ic

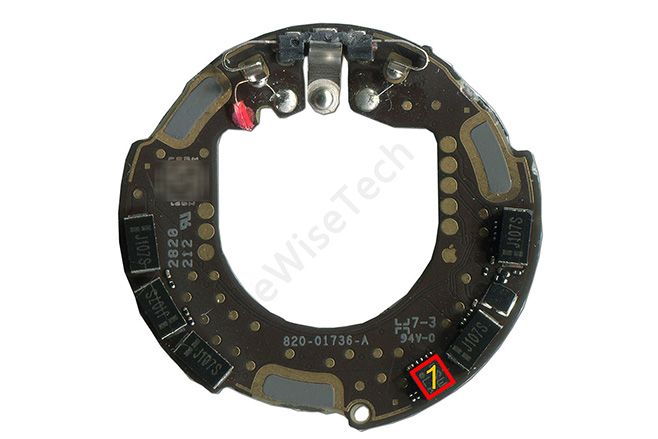

主板正面主要IC(下图):


1Bosch-BMA28-三轴加速度传感器lol赛事官网

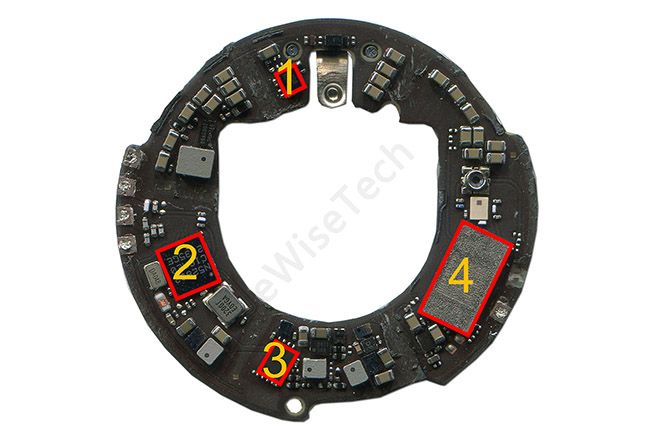

主板背面主要IC(下图):


1:Maxim-音频放大器lol赛事官网lol赛事官网

2:Nordic- Nrf52832-蓝牙lol赛事官网

3:Gigadevice-GD25LE32D-32Mb闪存lol赛事官网

4:Universal Scientific-U1超宽频lol赛事官网

对AirTag的拆解就到此告一段落了,想要对产品进一步分析可以前往eWiseTech查看。(编:Judy)
