本文我们将为大家带来的是思睿达主推的CR6889B替换XX8267对比测试报告。先让我们对思睿达CR6889B有个大概的了解吧!

CR6889B lol赛事官网特性:

● SOT23-6 封装的副边PWM 反激功率开关

● 内置软启动,减小MOSFET应力,斜坡补偿电路

● 65kHz 开关频率,具有频率抖动功能,使其具有良好的EMI特性;

● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;

● 电路结构简单、较少的外围元器件,适用于小功率AC / DC 电源适配器、充电器。

format,webp

CR6889B 替换XX8267 建议修调以下元件:

1、SENSE 电阻值0.57 欧调整为0.6 欧左右,使其与原样机OCP点保持基本一致;(仅供参考)

2、RCD 吸收电容C1 取值由102 调整为222,降低VDS 峰值减小MOS 管上面应力;

一、电性对比如下:

此电源基本特性为12V3A 对比评估相关数据如下:

format,webp

注:

1、以上效率为板端测试

2、测试仪器为:

示波器泰克MDO3014

功率计:WT210

负载机:IT8511A

万用表:FLUKE 15B

二、关键波形对比如下:

format,webpformat,webpXX8267 264V 启动时VDS 波形肖特基波形

format,webp

format,webpCR6889B 264V 启动时VDS 波形肖特基波形

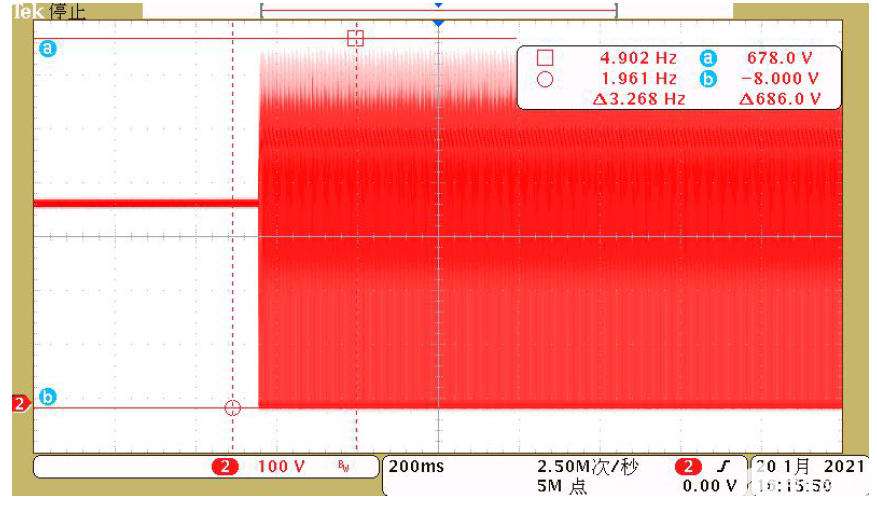

从测试波形上可以了解到在整机开启和发生保护的时候MOS 管以及次级肖特基上所受应力基本一致,不过在极端条件下时VDS 峰值为680V 左右(比如VAC264 输入时重载启动,存有VDS超过MOS管规格650V 额定值的隐患),所以可以适当调整RCD 减小此峰值,调整RCD 电容后的启动波形如下,减小VDS峰值约30V,此时峰值为650V 左右:

format,webp

结论:

CR6889B与XX8267对比测试电性基本一致(四点平均效率略高0.1~0.3%左右;(各数据仅供参考)
